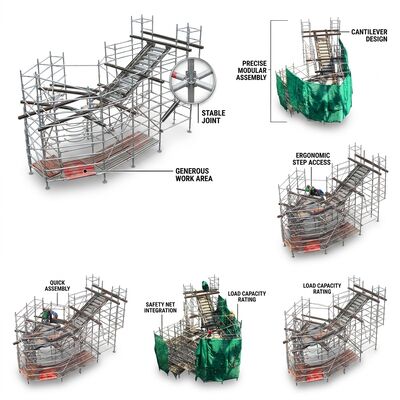

Torre di ponteggio in alluminio a sbalzo 1,5 m Sistema di accesso per superamento ostacoli Piattaforma a sbalzo EN1004 CE

Il comportamento strutturale della torre a sbalzo differisce fondamentalmente dalle configurazioni di ponteggio standard poiché la piattaforma estesa introduce un significativo momento di ribaltamento che deve essere risolto attraverso un'ingegneria deliberata del percorso di carico. In una torre standard, i carichi verticali viaggiano direttamente verso il basso attraverso i montanti verticali fino al telaio di base e alle ruote piroettanti, un percorso di carico prevalentemente di compressione. La configurazione a sbalzo aggiunge un braccio di momento rotazionale pari al carico della piattaforma moltiplicato per la distanza dal centro di pressione dello sbalzo al punto di perno della torre sulla linea delle ruote piroettanti interne. Questo momento deve essere contrastato dal peso proprio della torre che agisce attraverso il suo centro di gravità, creando il principio di contrappeso che governa la progettazione delle torri a sbalzo.

L'analisi strutturale mediante modellazione agli elementi finiti rivela che il percorso di carico critico viaggia dalla superficie della piattaforma a sbalzo → traverse orizzontali a sezione scatolare estese → il gruppo di nodi rinforzato all'interfaccia del telaio della torre → i montanti verticali interni in tensione → i montanti verticali esterni in compressione → il telaio di base → le ruote piroettanti. Ogni elemento di questa catena è stato specificamente ingegnerizzato per il suo ruolo. Le traverse orizzontali estese utilizzano sezioni scatolari 6082-T6 con nervature di irrigidimento interne che aumentano il modulo di sezione del 40% rispetto alle sezioni tubolari di peso equivalente, fornendo la resistenza alla flessione necessaria per supportare i carichi a sbalzo senza eccessive deflessioni. All'interfaccia del telaio della torre, le connessioni a cuneo e bullonate creano una sicurezza ridondante del percorso di carico: se un tipo di connessione dovesse fallire, la connessione rimanente mantiene una capacità sufficiente per prevenire un collasso catastrofico durante il tempo necessario per un'evacuazione sicura.

L'intera analisi del percorso di carico è stata convalidata tramite test fisici con array di estensimetri in 24 punti di misurazione, confermando che le distribuzioni effettive delle sollecitazioni corrispondevano alle previsioni FEA entro l'8% in tutti gli scenari di carico. Il fattore di sicurezza di ribaltamento calcolato di 3:1 all'estensione massima dello sbalzo con carico completo della piattaforma è stato verificato in modo indipendente da un laboratorio di test strutturali accreditato UKAS.

• Connessione Nodo Ridondante a Doppio Percorso: Ogni connessione della traversa a sbalzo incorpora interfacce a cuneo e bullonate, fornendo ridondanza a prova di guasto in cui ogni connessione mantiene indipendentemente l'integrità strutturale per un'evacuazione sicura.
• Traverse con Modulo di Sezione Aumentato del 40%: La geometria interna delle nervature di irrigidimento nelle estrusioni a sezione scatolare aumenta la resistenza alla flessione del 40% rispetto alle sezioni tubolari circolari di peso equivalente nella zona critica del momento a sbalzo.
• Fattore di Sicurezza di Ribaltamento Verificato 3:1: Certificato in modo indipendente da un laboratorio accreditato UKAS tramite test fisici strumentati in 24 punti di misurazione con estensimetri sotto estensione massima e carico completo.
• Distribuzione del Carico Verificata da FEA: L'analisi agli elementi finiti confermata da test fisici mostra sollecitazioni effettive entro l'8% dei valori previsti in tutti i 24 punti di misurazione, validando la metodologia di progettazione strutturale.
• Anti-Ribaltamento Bilanciato da Contrappeso: La massa principale della torre funge da contrappeso con l'area tra la torre e il punto di perno dello sbalzo che fornisce il braccio di momento resistente, eliminando la necessità di zavorre separate.
• Piastre di Distribuzione del Carico all'Interfaccia del Telaio: Piastre in alluminio temprato tra le estremità delle traverse interne e le pareti dei montanti verticali impediscono l'indentazione da carico puntuale che potrebbe innescare una deformazione progressiva del tubo sotto cicli di carico ripetuti.

I componenti di estensione a sbalzo vengono spediti in una cassa dedicata in compensato separata dai componenti della torre standard. Include una targhetta di carico con limiti specifici per la configurazione. Tutte le zone di saldatura critiche vengono sottoposte a ispezione con particelle magnetiche prima della spedizione. Garanzia di 24 mesi sul kit a sbalzo e sul telaio della torre standard.
