Fase 1: posizionamento del telaio di base (0:00-1:30).Spostare l'insieme del telaio di base dalla sua configurazione di trasporto e posizionare le quattro ruote a lancio nel luogo di lavoro desiderato.Azionare tutti e quattro i freni delle ruote premendo il pedale del freno su ciascun cilindro. The base frame's laser-etched alignment marks provide visual confirmation that the frame corners form a true rectangle within ±2mm diagonal tolerance—critical for ensuring vertical standards will seat correctly in subsequent stepsSe la superficie del pavimento è irregolare, applicare le viti di livellamento integrate in ogni angolo, regolandosi fino a quando il livello della bolla integrato nel membro trasversale del telaio di base indica entro 0.5 gradi di orizzontalità su entrambi gli assi.
Fase 2: Norme verticali della prima baia (1:30-3:00).Inserire i due standard verticali della prima banchina nelle prese angolari del telaio di base.Ogni sedile standard con un clic metallico udibile come il perno di ritenzione a molla si impegna scanalatura di cattura della presa. Verificare la scheda verde indicatore è stato distribuito su entrambi i perni di ritenzione prima di procedere. Gli standard sono codificati per colore con una banda rossa all'estremità inferiore e una banda blu in alto,fornire una conferma visiva immediata dell'orientamento che impedisce l'errore comune di installare le norme a testa in giù.
Fase 3: apparecchi ortodontici orizzontali e diagonali (3:00-6:30).A partire dalla posizione più bassa dell'anello rosato, installare i quattro apparecchi a schiena orizzontale e due apparecchi a schiena diagonale che completano la triangolazione strutturale della prima baia.Ogni connettore di blocco push-fit è allineato sopra la posizione desiderata anello rosetta e spinto saldamente verso il bassoIl meccanismo di blocco interno a doppia camma produce un doppio clic acustico. Il primo clic indica l'impegno iniziale della mascella.la seconda conferma il completo posizionamento con la camma di ritenzione dispiegata dietro il labbro del collettoLa scheda verde dell'indicatore visivo su ciascun corpo del connettore fornisce una conferma supplementare visibile dal livello del suolo senza arrampicarsi.Completare tutti e sei i collegamenti per la prima baia prima di procedereQuesta sequenza garantisce rigidità tridimensionale prima che il peso venga applicato a qualsiasi singolo punto di connessione.
Fase 4: Installazione del ponte (6:30-7:30).Posizionare il primo pannello del ponte della piattaforma nella posizione desiderata dell'anello rosetta di altezza di lavoro.con una larghezza di 50 mm o più ma non superiore a 50 mmL'auto-peso del pannello colloca i ganci completamente nei loro canali di ricezione.Confirmare che tutte e quattro le staffe per ganci siano completamente attive verificando visivamente che la marcatura rossa su ciascun gancio non sia più visibile sopra il tubo di staffa- installare i pannelli di protezione inserendo i loro perni di supporto nelle prese verticali standard, completando il sistema di protezione contro le cadute della baia.
Fase 5: Baia superiore e piattaforma finale (7:30-8:00+).Altre baie seguono la stessa sequenza di standard, braccia e ponti di piattaforma, lavorando su una baia alla volta.La metodologia di costruzione dall'interno significa che tutti i componenti per la zona successiva sono passati dal livello della piattaforma completata sottoLa torre completa di 8 metri, composta da quattro baie di 2 metri,è completamente eretto e pronto per l'accesso in meno di 8 minuti da un equipaggio di due persone addestrato.

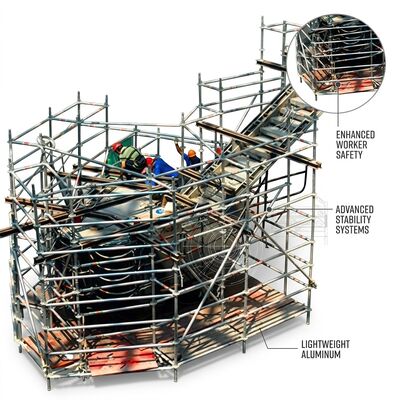

Caratteristiche chiave| Parametro | Specificità |
|---|---|
| Tipo di connessione | Bloccaggio a spinta (senza attrezzi) |
| Materiale del connettore | A356-T6 Cast d'investimento |
| Materiale di molla | 17-7 PH acciaio inossidabile |
| Dimensioni della piattaforma | 10,8 m x 0,6 m |
| Intervallo di altezza di lavoro | 2m - 12m |
| Grado del materiale | Legatura di alluminio 6082-T6 |
| Diametro del tubo | 50.8 mm |
| Parete del tubo | 1.8 mm |
| Tempo di assemblaggio (8m) | Meno di 8 minuti (2 membri dell'equipaggio) |
| Capacità di carico | 200 kg/mq |
| Trattamento superficiale | Argento anodizzato |
| Ruota | Castore chiudibile da 200 mm |
| Norme | EN1004:2004 |
Tutti i connettori di bloccaggio preinstallati sulle estremità della corsetta, non richiedono assemblaggio a campo zero.Imballaggi in legno compensato con maniche di tubi individuali e tappi di protezione dei connettori. 24 mesi di garanzia per il sistema completo, inclusi i meccanismi di collegamento.
